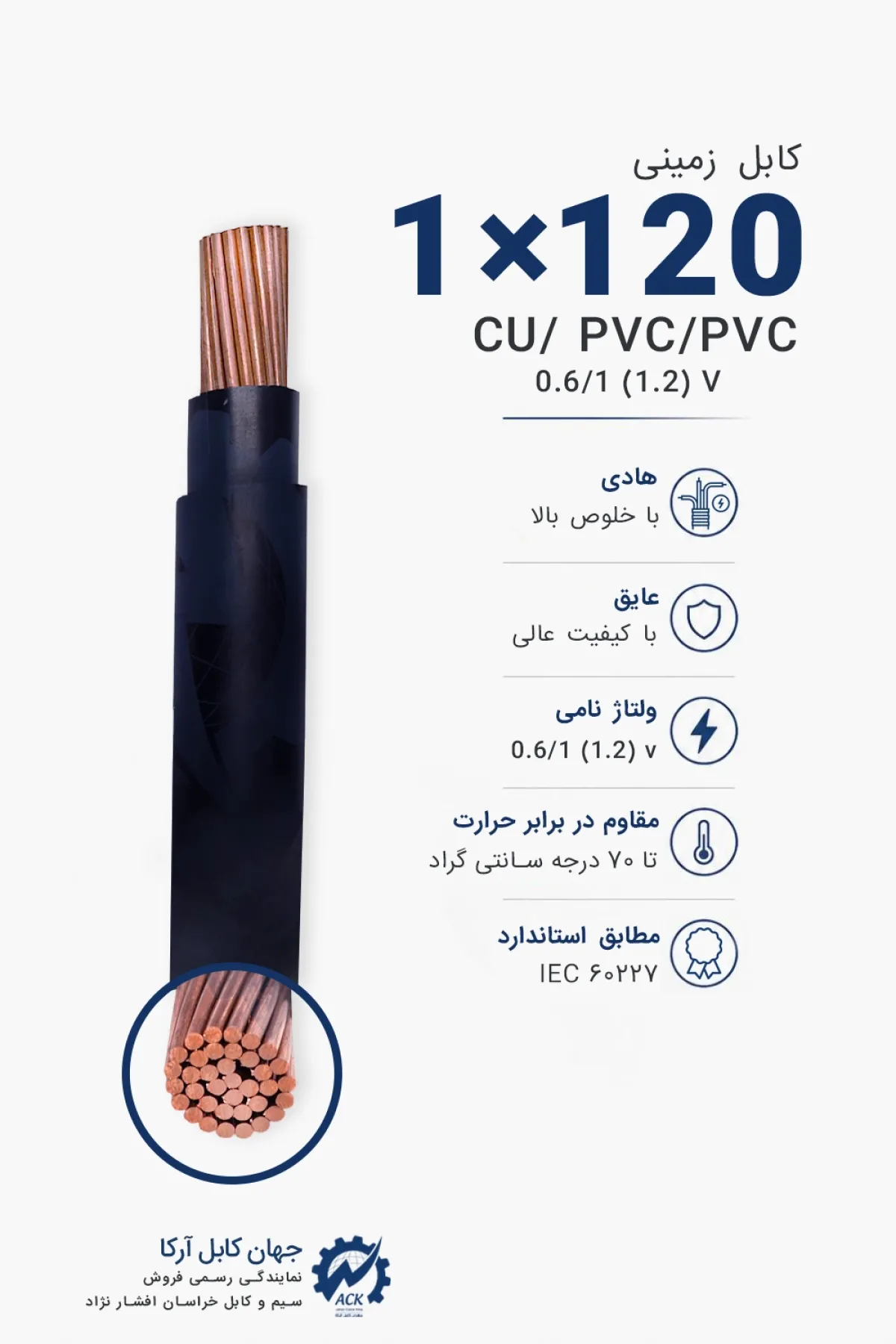

کابل زمینی 120×1خراسان افشارنژاد | مشخصات فنی، قیمت و خرید
مزایای کابل زمینی 120×1خراسان افشارنژاد
- هادی مسی آنیل شده کلاس 2 RM
- سطح مقطع 120 میلی‌متر مربع
- مناسب برای خطوط تغذیه و انتقال انرژی در پروژه‌های صنعتی
کابل زمینی 120×1خراسان افشارنژاد با کد فنی NYY 120×1یکی از کابل‌های قدرت فشار ضعیف است که برای انتقال انرژی الکتریکی در تأسیسات صنعتی، ساختمانی و پروژه‌های عمرانی مورد استفاده قرار می‌گیرد.
این کابل دارای یک رشته هادی مسی کلاس 2 RM است و به دلیل سطح مقطع بالا و مقاومت الکتریکی پایین، برای خطوط تغذیه و انتقال انرژی در پروژه‌های مختلف کاربرد دارد.
کابل زمینی 120×1خراسان افشارنژاد با ولتاژ نامی 0.6/1 کیلوولت تولید شده و از عایق PVC و روکش PVC بهره می‌برد. انتخاب این کابل باید با توجه به جریان مصرفی، طول مسیر، افت ولتاژ مجاز و شرایط نصب انجام شود.
کابل زمینی 120×1خراسان افشارنژاد چیست؟
کابل زمینی 120×1خراسان افشارنژاد یک کابل قدرت تک‌رشته با سطح مقطع 120 میلی‌متر مربع است که هادی آن از مس آنیل شده و به صورت کلاس 2 RM ساخته شده است.
این کابل با ساختار NYY، عایق و روکش PVC و ولتاژ نامی 0.6/1 کیلوولت برای سیستم‌های توزیع برق، تابلوهای برق، تجهیزات صنعتی، تأسیسات ساختمانی و خطوط تغذیه مورد استفاده قرار می‌گیرد.
کاربردهای کابل زمینی 120×1خراسان افشارنژاد
کابل زمینی 120×1خراسان افشارنژاد در پروژه‌های مختلف صنعتی، ساختمانی و عمرانی کاربرد دارد:
- شبکه‌های توزیع برق فشار ضعیف
- خطوط تغذیه اصلی ساختمان‌ها
- تابلوهای برق صنعتی
- پست‌های توزیع برق
- کارخانه‌ها و صنایع
- پروژه‌های نفت، گاز و پتروشیمی
- نیروگاه‌ها
- مراکز تجاری بزرگ
- مجتمع‌های مسکونی
- سیستم‌های انتقال انرژی زمینی
حتما بخوانید: انتخاب درست سیم و کابل؛ تضمین امنیت و آرامش
مزایای کابل زمینی 120×1خراسان افشارنژاد
- هادی مسی کلاس 2 RM با سطح مقطع 120 میلی‌متر مربع
- استفاده از مس آنیل شده با رسانایی الکتریکی مناسب
- مقاومت الکتریکی پایین و افت ولتاژ متناسب با سطح مقطع
- مقاومت در برابر گسترش شعله مطابق IEC 60332-1-2، طبق مشخصات اعلام‌شده محصول
- مناسب برای خطوط تغذیه و شبکه‌های توزیع برق
کابل زمینی 120×1برای چه پروژه‌هایی مناسب است؟
سطح مقطع 120 میلی‌متر مربع و هادی مسی کلاس 2 RM، این کابل را برای پروژه‌هایی مناسب می‌کند که انتقال جریان بالا و کاهش افت ولتاژ اهمیت دارد. انتخاب نهایی باید بر اساس شرایط واقعی پروژه و محاسبات فنی انجام شود.
- خطوط تغذیه اصلی ساختمان‌ها
- تابلوهای برق و تجهیزات صنعتی
- کارگاه‌ها و کارخانه‌ها
- پست‌های توزیع برق
- پروژه‌های ساختمانی و عمرانی
- مجتمع‌های مسکونی و تجاری
- نیروگاه‌ها و تأسیسات زیرساختی
ساختار کابل زمینی 120×1خراسان افشارنژاد
کابل زمینی 120×1خراسان افشارنژاد از یک هادی مسی کلاس 2، عایق PVC و روکش نهایی PVC تشکیل شده است. این ساختار برای انتقال انرژی الکتریکی در شبکه‌های فشار ضعیف طراحی شده است.
هادی مسی کلاس 2 RM
طبق مشخصات فنی ارائه‌شده برای این محصول، هادی از 37 مفتول مسی با قطر 2 میلی‌متر تشکیل شده است. هادی کلاس 2 برای نصب‌های ثابت و انتقال انرژی در خطوط قدرت کاربرد دارد.
عایق PVC
هادی کابل دارای عایق PVC با ضخامت اعلام‌شده 1.6 میلی‌متر است. این لایه وظیفه جداسازی الکتریکی هادی و محافظت از آن را بر عهده دارد.
روکش PVC مقاوم
روکش بیرونی PVC از اجزای داخلی کابل در برابر سایش و برخی عوامل محیطی محافظت می‌کند. شرایط مجاز دفن، نصب و بهره‌برداری باید مطابق استاندارد محصول و دستورالعمل کارخانه بررسی شود.
مشخصات فنی کابل زمینی 120×1خراسان افشارنژاد
بررسی مشخصات فنی کابل زمینی 120×1پیش از خرید اهمیت زیادی دارد. جنس و کلاس هادی، سطح مقطع، ضخامت عایق و روکش، قطر خارجی، وزن، مقاومت الکتریکی و ولتاژ نامی از عوامل مؤثر در انتخاب کابل هستند.
| مشخصات | مقدار |
|---|---|
| برند | خراسان افشارنژاد |
| نوع کابل | NYY |
| تعداد رشته | 1 رشته |
| سطح مقطع هادی | 120 میلی‌متر مربع |
| جنس هادی | مس آنیل شده |
| کلاس هادی | Class 2 RM |
| ساختار هادی | 37×2.0 میلی‌متر |
| شکل هادی | گرد |
| جنس عایق | PVC |
| ضخامت عایق | 1.6 میلی‌متر |
| رنگ عایق | مشکی |
| جنس روکش | PVC |
| ضخامت روکش | 1.6 میلی‌متر |
| رنگ روکش | مشکی |
| قطر خارجی تقریبی | 20.54 میلی‌متر |
| وزن تقریبی کابل | 1325 کیلوگرم بر کیلومتر |
| ولتاژ نامی | 0.6/1 کیلوولت |
| فرکانس کاری | 50 هرتز |
| مقاومت هادی در 20 درجه | 0.153 اهم بر کیلومتر |
| جریان اتصال کوتاه 1 ثانیه | 13.3 کیلوآمپر |
| ولتاژ تست | 4 کیلوولت |
| حداکثر دمای اتصال کوتاه | 160+ درجه سانتی‌گراد |
| دمای کاری | 30- تا 70+ درجه سانتی‌گراد |
| ویژگی ویژه | Flame Retardant |
| استاندارد مقاومت شعله | IEC 60332-1-2 |
| بسته‌بندی | قرقره (Drum) |
نیاز به استعلام قیمت روز کابل زمینی 120×1دارید؟
کارشناسان جهان کابل آرکا آماده ارائه مشاوره تخصصی و اعلام قیمت روز محصولات خراسان افشارنژاد هستند.
تماس با کارشناسانمزایای هادی مسی کابل زمینی 120×1
- استفاده از مس آنیل شده با هدایت الکتریکی مناسب
- هادی کلاس 2 مناسب برای نصب ثابت
- مقاومت الکتریکی پایین متناسب با سطح مقطع هادی
- مناسب برای خطوط تغذیه و تجهیزات قدرت
- ساختار کلاس 2 RM مطابق مشخصات فنی اعلام‌شده
هادی کابل زمینی 120×1از مس آنیل شده و کلاس 2 RM ساخته شده است. طبق مشخصات ارائه‌شده، هادی از 37 مفتول مسی با قطر 2 میلی‌متر تشکیل می‌شود و شکل آن گرد است.
مقاومت هادی در دمای 20 درجه سانتی‌گراد برابر با 0.153 اهم بر کیلومتر اعلام شده است. این پارامتر در محاسبه افت ولتاژ و ارزیابی عملکرد الکتریکی کابل اهمیت دارد.
روکش PVC کابل زمینی 120×1چه مزایایی دارد؟
روکش PVC از اجزای داخلی کابل در برابر سایش و برخی آسیب‌های محیطی محافظت می‌کند. میزان مقاومت کابل در برابر رطوبت، ضربه و شرایط دفن باید بر اساس استاندارد و دیتاشیت دقیق محصول ارزیابی شود.
- حفاظت مکانیکی از اجزای داخلی کابل
- مقاومت مناسب در برابر سایش در شرایط نصب مجاز
- محافظت از عایق و هادی در برابر تماس مستقیم با محیط
- کمک به افزایش دوام کابل در صورت نصب صحیح
- ویژگی مقاومت در برابر گسترش شعله طبق مشخصات اعلام‌شده محصول
ضخامت روکش PVC برابر با 1.6 میلی‌متر و رنگ آن مشکی اعلام شده است. عایق هادی نیز از PVC با ضخامت 1.6 میلی‌متر تشکیل شده است.
استانداردهای کابل زمینی 120×1خراسان افشارنژاد
استانداردهای درج‌شده برای این محصول باید با دیتاشیت و مدارک رسمی کارخانه تطبیق داده شوند. استانداردهای زیر در اطلاعات ارائه‌شده برای مقاله ذکر شده‌اند:
- IEC 60502-1
- ISIRI 3569-1
- IEC 60228
- DIN VDE 0271
- IEC 60332-1-2
این استانداردها به الزامات مربوط به کابل‌های قدرت، مشخصات هادی و آزمون‌های کابل مربوط می‌شوند. برای انتشار نهایی، بهتر است انطباق دقیق مدل NYY 120×1با هر استاندارد از روی مدارک کارخانه بررسی شود.
کابل زمینی 120×1چه میزان جریان را تحمل می‌کند؟
جریان مجاز کابل زمینی 120×1به شرایط نصب و بهره‌برداری وابسته است و نمی‌توان یک مقدار ثابت را برای همه پروژه‌ها در نظر گرفت.
مقدار دقیق جریان مجاز به روش نصب، دمای محیط، تعداد کابل‌های مجاور، نوع خاک، عمق دفن و شرایط طراحی بستگی دارد. جدول زیر فقط زمانی باید برای انتخاب استفاده شود که مقادیر آن با جدول جریان مجاز کارخانه یا محاسبات مهندسی تأیید شده باشند.
| روش نصب | جریان مجاز تقریبی |
|---|---|
| داخل کانال | نیازمند بررسی دیتاشیت و شرایط نصب |
| روی سینی کابل | نیازمند بررسی دیتاشیت و شرایط نصب |
| دفن مستقیم در خاک | نیازمند بررسی دیتاشیت و شرایط نصب |
| در هوای آزاد | نیازمند بررسی دیتاشیت و شرایط نصب |
برای انتخاب نهایی کابل باید جریان مجاز، افت ولتاژ، دمای محیط، ضریب همجواری، روش نصب و شرایط واقعی پروژه توسط کارشناس برق محاسبه شود.
مقایسه کابل زمینی 120×1با کابل زمینی95×1 و 150×1
مقایسه سطح مقطع‌های 95، 120 و 150 میلی‌متر مربع می‌تواند برای بررسی تفاوت ظرفیت جریان، افت ولتاژ و وزن مفید باشد. مقادیر واقعی به ساختار کابل و شرایط نصب وابسته‌اند.
| مشخصات | کابل 1×95 | کابل 1×120 | کابل 1×150 |
|---|---|---|---|
| سطح مقطع | 95 mm² | 120 mm² | 150 mm² |
| ظرفیت جریان | کمتر، در شرایط یکسان | متوسط، در شرایط یکسان | بیشتر، در شرایط یکسان |
| افت ولتاژ | بیشتر، در شرایط یکسان | متوسط | کمتر، در شرایط یکسان |
| وزن | معمولاً کمتر | معمولاً بیشتر از 1×95 | معمولاً بیشتر |
| کاربرد | وابسته به بار و طراحی | وابسته به بار و طراحی | وابسته به بار و طراحی |
انتخاب سطح مقطع مناسب باید بر اساس جریان مصرفی، طول مسیر، افت ولتاژ مجاز، شرایط نصب و الزامات پروژه انجام شود.
تفاوت کابل زمینی 120×1و کابل آلومینیومی 120×1چیست؟
کابل مسی 120×1از نظر رسانایی الکتریکی نسبت به کابل آلومینیومی هم‌سطح مقطع عملکرد بهتری دارد. در مقابل، هادی آلومینیومی سبک‌تر و معمولاً اقتصادی‌تر است. مقایسه باید با توجه به جریان مجاز، افت ولتاژ، نوع اتصالات و شرایط نصب انجام شود.
| ویژگی | کابل مسی 1×120 | کابل آلومینیومی 1×120 |
|---|---|---|
| رسانایی الکتریکی | بالاتر | پایین‌تر |
| افت ولتاژ در شرایط یکسان | معمولاً کمتر | معمولاً بیشتر |
| وزن هادی | بیشتر | کمتر |
| قیمت | معمولاً بالاتر | معمولاً اقتصادی‌تر |
| اتصالات | متناسب با هادی مسی | نیازمند اتصالات سازگار با آلومینیوم |
حداکثر توان قابل انتقال با کابل زمینی 120×1چقدر است؟
میزان توان قابل انتقال با کابل زمینی 120×1به جریان عبوری، ولتاژ، ضریب توان، طول مسیر، افت ولتاژ مجاز و شرایط نصب بستگی دارد. در شبکه سه‌فاز 400 ولت و با فرض ضریب توان نزدیک به یک، توان تقریبی از رابطه زیر محاسبه می‌شود:
- 250 آمپر: حدود 173 کیلووات
- 280 آمپر: حدود 194 کیلووات
- 300 آمپر: حدود 208 کیلووات
این مقادیر محاسباتی‌اند و به معنای جریان مجاز تضمین‌شده برای کابل نیستند. پیش از انتخاب کابل باید جریان مجاز، طول مسیر، افت ولتاژ، شرایط نصب، دمای محیط و مشخصات بار بررسی شوند.
خرید کابل زمینی 120×1خراسان افشارنژاد از نمایندگی رسمی
اگر قصد خرید کابل زمینی 120×1خراسان افشارنژاد را دارید، انتخاب تأمین‌کننده معتبر اهمیت زیادی دارد. خرید از نمایندگی رسمی امکان بررسی اصالت کالا و تطبیق مشخصات فنی با اطلاعات محصول را فراهم می‌کند.
جهان کابل آرکا تأمین‌کننده محصولات خراسان افشارنژاد است و امکان تهیه انواع کابل‌های زمینی، قدرت و ساختمانی را همراه با مشاوره فنی و استعلام قیمت روز فراهم می‌کند.
حتما بخوانید: جهان کابل آرکا؛ نمایندگی رسمی افشارنژاد با بزرگ‌ترین انبار تخصصی سیم و کابل کشور
مزایای خرید از جهان کابل آرکا
قیمت کابل زمینی 120×1تحت تأثیر عواملی مانند قیمت روز مس، نرخ ارز، متراژ مورد نیاز، حجم سفارش و شرایط بازار سیم و کابل قرار دارد. برای دریافت قیمت روز کابل زمینی 120×1خراسان افشارنژاد می‌توانید با کارشناسان فروش جهان کابل آرکا تماس بگیرید.
خرید از تأمین‌کننده معتبر امکان دریافت اطلاعات فنی، بررسی اصالت کالا و انتخاب محصول متناسب با نیاز پروژه را فراهم می‌کند.
- تضمین اصالت کالا
- قیمت به‌روز و رقابتی
- مشاوره تخصصی پیش از خرید
- ارسال سریع به سراسر کشور
- تأمین متراژ مورد نیاز پروژه‌های بزرگ
- پشتیبانی فنی و خدمات پس از فروش
سوالات متداول
کابل زمینی 120×1خراسان افشارنژاد برای چه کاربردی مناسب است؟
برای خطوط تغذیه اصلی، تابلوهای برق صنعتی، شبکه‌های توزیع برق، تأسیسات ساختمانی و پروژه‌های صنعتی استفاده می‌شود.
ولتاژ نامی کابل زمینی 120×1چقدر است؟
ولتاژ نامی این کابل 0.6/1 کیلوولت اعلام شده است.
جنس هادی کابل زمینی 120×1چیست؟
هادی کابل از مس آنیل شده و از نوع کلاس 2 RM است.
ساختار هادی کابل زمینی 120×1چگونه است؟
طبق مشخصات ارائه‌شده، هادی شامل 37 مفتول مسی با قطر 2 میلی‌متر است.
قطر خارجی کابل زمینی 120×1چقدر است؟
قطر خارجی تقریبی کابل 20.54 میلی‌متر اعلام شده است.
وزن تقریبی کابل زمینی 120×1چقدر است؟
وزن تقریبی کابل 1325 کیلوگرم بر کیلومتر اعلام شده است.
آیا کابل زمینی 120×1در برابر شعله مقاوم است؟
در اطلاعات ارائه‌شده، ویژگی Flame Retardant و استاندارد IEC 60332-1-2 برای این محصول ذکر شده است. برای تأیید نهایی، دیتاشیت کارخانه بررسی شود.
دمای کاری کابل زمینی 120×1چقدر است؟
محدوده دمای کاری درج‌شده برای کابل از 30- تا 70+ درجه سانتی‌گراد است.
مقاومت هادی کابل زمینی 120×1در 20 درجه سانتی‌گراد چقدر است؟
مقاومت هادی در مشخصات ارائه‌شده 0.153 اهم بر کیلومتر ذکر شده است.
ضخامت عایق و روکش کابل زمینی 120×1چقدر است؟
ضخامت عایق PVC و روکش PVC در مشخصات ارائه‌شده هر دو 1.6 میلی‌متر ذکر شده‌اند.
استانداردهای کابل زمینی 120×1چیست؟
استانداردهای ذکرشده برای این محصول شامل IEC 60502-1، ISIRI 3569-1، IEC 60228، DIN VDE 0271 و IEC 60332-1-2 است. انطباق دقیق مدل باید با دیتاشیت رسمی کارخانه بررسی شود.
قیمت کابل زمینی 120×1چگونه تعیین می‌شود؟
قیمت کابل به عواملی مانند قیمت روز مس، نرخ ارز، متراژ سفارش، شرایط بازار سیم و کابل و حجم خرید بستگی دارد. برای اطلاع از قیمت روز بهتر است پیش از خرید استعلام گرفته شود.
از کجا کابل زمینی 120×1خراسان افشارنژاد اصل بخریم؟
برای خرید کابل زمینی 120×1خراسان افشارنژاد همراه با استعلام قیمت روز و مشاوره فنی، می‌توانید با کارشناسان فروش جهان کابل آرکا تماس بگیرید.
